能耗監測平臺是實施節約型校園節能監管體系基礎的基礎，是校園節能監管體系建設的核心部分，它的建設至關重要，所有工作的開展都是在能耗監測平臺采集到的數據上的基礎上進行的。
它的建成將為能耗統計、能源審計、能耗診斷、節能改造、校園后勤精細化管理、校園節能監管體系的構建以及節約型綠色校園建設提供技術支撐，為科研教學提供平臺。下面對能耗監測平臺進行簡單的介紹。
即利用智能電表、水表、熱量表等計量表具將采集到的數據通過 RS-485 線將數據上傳到采集器的智能電表網關，智能電表網關再將采集到的數據打包送到數據中心服務器，由數據中心服務器的能耗管理軟件系統對數據進行分析處理，然后將處理后的結果呈現給能耗管理部門。

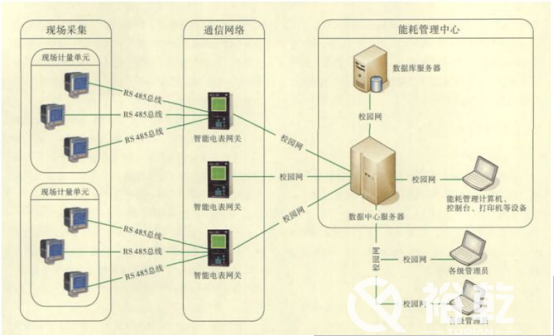

能耗監測平臺的總體框架能耗監測平臺的系統結構框圖。
能耗監管系統現場采集的系統架構
能耗監管系統的數據采集系統主要由計量表具和采集器組成。計量表具通過 RS-485 線連接到采集器的 RS-485 接口，實現與智能型數據網關的數據通信。智能型數據網關定時采集各個多功能智能電表的電壓、電流、有功功率、無功功率、功率因數及各類電能的計量值。它將要上傳的數據打包成 xml 的格式，使用 MD5 校驗與 AES 算法加密以保證數據傳輸的可靠性和安全性，通過以太網將多功能智能電表的數據上傳給數據中心服務器。
能耗監測平臺的軟件系統校園能耗監測軟件系統包括兩大部分：一類是基礎軟件系統，一類是系統軟件系統。
(1)基礎軟件系統
基礎軟件系統主要是操作系統、病毒防護軟件、數據庫軟件等。本項目采用的是 Linux 操作系統和 MYSQL 數據庫。Linux 操作系統支持多用戶接口，網絡安全性很高，系統穩定、實用、免費。MYSQL 數據庫應用范圍小安全性高，而且功能實用，速度快。Linux 操作系統與 MYSQL數據庫的結合，可以保證系統的穩定安全性，是基礎軟件的中最好的性價比組合。
(2)應用軟件系統
應用軟件系統主要包括校園數據中心管理子系統和校園能耗監測各個子系統。校園數據中心管理子系統主要為校園管理部門提供多建筑、多時間、多分類、多分項的能耗數據的排名、對比，讓校園能源管理部門全面的掌握所有建筑的能源使用情況。它的主要功能包括：地圖展示功能、不同時間建筑能耗排名展示功能、分類能耗排名展示、建筑分類分項排名展示等。
校園能耗監測各個子系統能夠實現對某建筑內設備詳細的監測。它主要包括校園供電監管子系統、校園供水監管子系統、校園供暖監管子系統、校園計費管理子系統、校園用電安全管理子系統、校園能耗診斷管理子系統、校園能耗統計報表子系統、校園中水管理子系統、校園太陽能管理子系統、校園地理信息管理子系統等。各個子系統主要實現以下八大功能：設備集能耗分析、分戶能耗分析、用電參數實時監控、能耗財務分析、報表打印、節能足跡、節能診斷和管理診斷等八大板塊。此八大模板可以幫助后勤或者物業管理人員更加全面深入地了解建筑物每一時刻、每一角落的能耗情況。
