能耗在線監測裝置工作原理如圖所示，該裝置包括信號采集模塊、電源繼電器箱、手柄開關、顯示設備以及各種傳感元件，除傳感元件外，各組成模塊采用CAN總線進行數據交互。

1.電源繼電器箱是整個能耗在線監測裝置的決策和控制中心，接收來自信號采集模塊和手柄開關的數據，根據信號采集模塊和手柄開關信號指示負責執行對應的電磁閥控制。控制信號發出后，液壓電磁閥執行對應的動作，相應的液壓回路的壓力會發生變化，信號采集模塊接入的壓力傳感器采集管路壓力，將數據回傳給電源繼電器箱，電源繼電器箱將接收到的壓力數據和發出的控制命令進行對比，根據設定數據或邏輯判斷給出正常或者報警信息，以獨立ID編碼發送至顯示設備，由顯示設備負責正常顯示或者報警提示，實現液壓回路的閉環控制。同時，電源繼電器箱還負責給顯示設備、手柄開關、信號采集模塊以及視頻監控設備提供電源。

2.信號采集模塊負責自動保護參數和系統壓力相關參數的監測和采集，同時將監測參數數據以獨立ID編碼通過CAN總線發送至電源繼電器箱。當自動保護參數超限時，能耗在線監測裝置的信號采集模塊發出熄火控制命令給電源繼電器箱，由電源繼電器箱控制外部執行設備實現停機熄火。

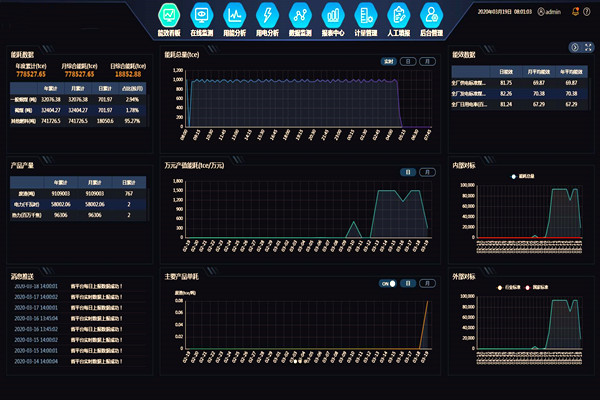

3.顯示設備和紅外攝像頭負責視頻監控以及能耗在線監測參數的顯示，紅外攝像頭負責監視某些視線受阻或危險的區域。

能耗在線監測裝置工作原理大致就是如此，大家可以圖文結合進行了解。在整個能耗在線監測的過程中，監測數據的采集與傳輸是重中之重。
